產品概述

?型號?：LUGB法蘭式渦街流量計
?公稱通徑?：DN15～DN300mm
?精度等級?：

• 液體：±1.0%
• 氣體/蒸汽：±1.5%
• 插入式：±2.5%

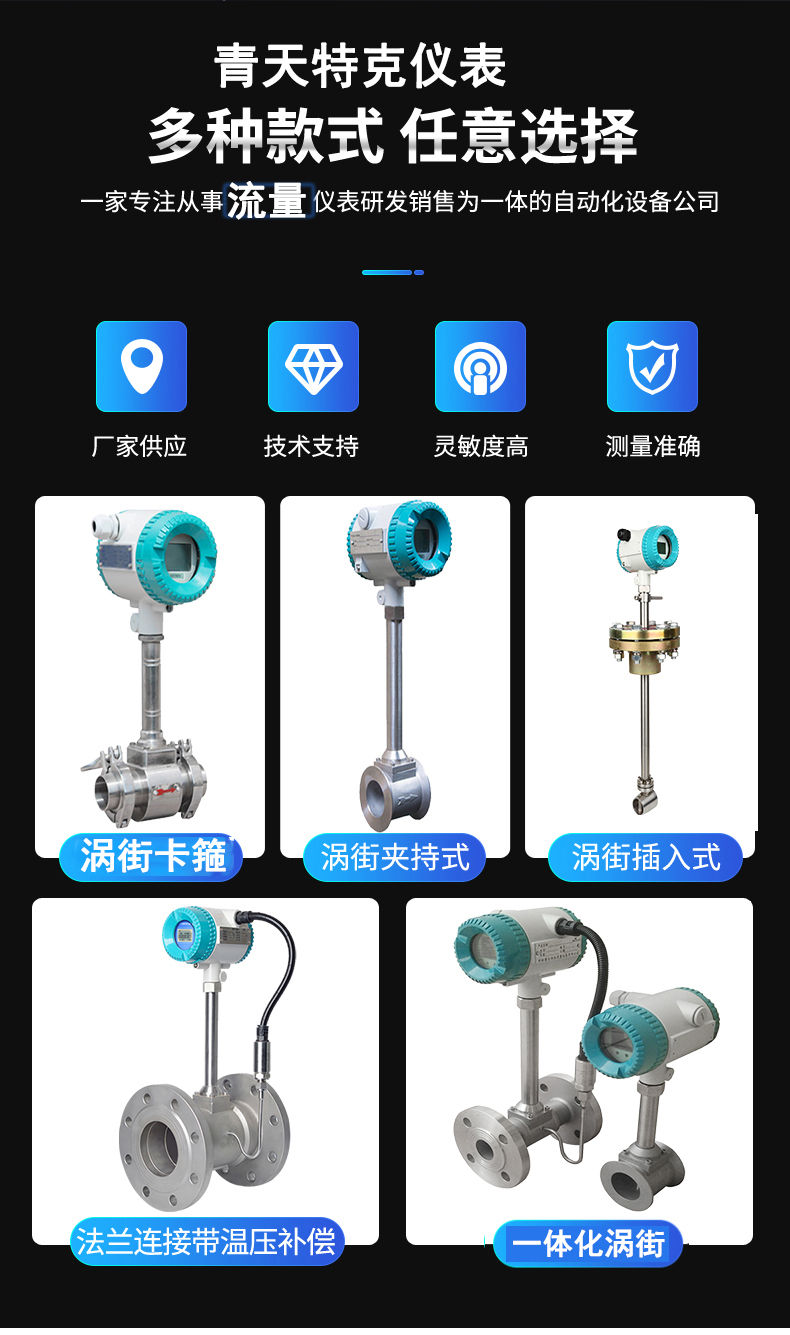

?結構形式?：一體式、分體式、溫壓補償型
?適用介質?：

• 液體：水、油、化學液等
• 氣體：空氣、天然氣、氧氣等
• 蒸汽：飽和蒸汽、過熱蒸汽
•


核心優勢

1. ?高可靠性設計?

   • 無活動部件，結構簡單耐用，長期運行穩定。
   • 傳感器非接觸式測量，抗介質腐蝕性強，壽命長。

2. ?精準測量性能?

   • 輸出脈沖信號無零點漂移，量程比達1:10。
   • 壓力損失小，節能效益顯著。

3. ?適應性廣泛?

   • 支持氣體、液體、蒸汽全介質測量（詳見介質兼容清單）。
   • 自動補償雷諾數變化影響，無需頻繁標定。

4. ?便捷安裝維護?

   • 法蘭直連設計，安裝僅需螺栓緊固。
   • 一體化設計簡化后期維護流程。

選型關鍵要素

一、精度與場景匹配

• ?高精度場景?（±0.5%-1.0%）：貿易結算、能源計量
• ?常規場景?（±1.5%-2.5%）：過程控制、流量監測
• ?經濟型方案?：插入式儀表（±4.0%，適用于低精度需求）

二、介質流量適配

• 確保實際流速滿足 ?5m/s 下限要求?
• 口徑選擇優先匹配流速范圍，非管道尺寸

三、補償系統配置

• ?飽和蒸汽測量?：標配1MPa量程壓力變送器
• 推薦溫壓補償一體式儀表，簡化系統集成

四、輸出與顯示方案

• 標配智能流量顯示儀
• 支持瞬時/累積流量計算、數據存儲功能

標準化安裝規范

1. ?環境適應性?

   • 室內外通用，水淹風險區域需選配潛水型傳感器。

2. ?管道方向要求?

   • 液體介質必須滿管安裝，流向 ?自下而上?（垂直/傾斜管道）。

3. ?直管段預留?

   • 上游≥20D，下游≥5D（D為管道直徑）
   • 調節閥應安裝在流量計下游5D外。

4. ?管道匹配?

   • 流量計與管道內徑嚴格一致，異徑需配置變徑管。

5. ?維護空間?

   • 傳感器頂部預留≥500mm檢修通道。
